ECOLE Alüminyum gövde hidrolik dişli pompa ve motor serilerimiz, mobil iş makinelerinden tarım traktörlerine ve endüstriyel hidrolik güç ünitelerine kadar en zorlu operasyonel şartlarda maksimum verim ve kesintisiz güç sağlamak üzere tasarlanmıştır. Yüksek basınç dayanımı sunan özel alüminyum alaşımı, optimize edilmiş dişli geometrisi ve hidrodinamik yataklama mimarisi ile sessiz, kararlı ve uzun ömürlü bir çalışma performansı sunar.

Yenilikçi serbest şaft (Loose Shaft) ve modüler ön kapak mimarimiz sayesinde, tek bir temel pompa gövdesi üzerinden onlarca farklı SAE flanş ve şaft kombinasyonuna kolaylıkla adapte olunabilir. Bu esneklik, sahadaki bakım sürelerini ve işletmelerin yedek parça stok maliyetlerini radikal şekilde düşürmektedir.

Tüm alüminyum pompalarımız, Anadolu OSB tesislerimizde mikron düzeyinde hassas CNC işleme merkezlerinde üretilmekte ve sevk edilmeden önce dinamik test istasyonlarımızda %100 basınç, debi ve sızdırmazlık testlerinden geçirilmektedir.

Hassas Diş Profili & Yüksek Verim

Özel işlenmiş dişli geometrisi ve DU® hidrodinamik yataklar sayesinde 280 bara kadar çalışma basıncı ve %95 volumetrik verim.

Modüler Ön Kapak & Serbest Şaft

Loose Shaft (serbest şaft) teknolojisi ve SAE A/B/C/D flanş çeşitliliği ile stok maliyetini düşüren sınırsız adaptasyon.

%100 Dinamik Test Güvencesi

300 HP test standında hacimsel debi, basınç dayanımı ve sızdırmazlık testleri tamamlanmış sıfır hata toleransı.

Yerli İmalat & Hızlı Teslimat

Präzisionsfertigung auf modernen CNC-Anlagen in unserem Werk in Anadolu OSB mit schneller Lieferung ab Lager.

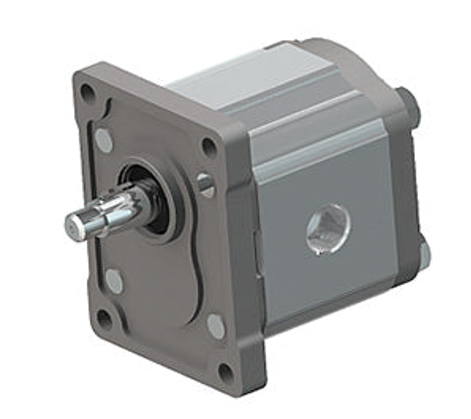

ECOLE P1 Serisi

4 - 31 cc/rev

Ecole P1 Serisi, mobil ve endüstriyel hidrolik sistemlerin yüksek performans ve dayanıklılık ihtiyaçları için geliştirilmiş alüminyum gövdeli dişli pompa serisidir. Hassas işlenmiş komponentleri ve optimize edilmiş dişli yapısı sayesinde yüksek verimlilik, kararlı debi ve uzun çalışma ömrü sunar.

Öne Çıkan Özellikler

Yüksek verimlilik, kararlı debi ve ultra sessiz çalışma dinamiği
Geniş deplasman seçeneği: 4 cc/rev'den 31 cc/rev'e kadar zengin iletim hacmi
250 bar basınca kadar sürekli ve güvenli çalışma kabiliyeti
Pompa (P) ve Hidromotor (M) olarak iki farklı konfigürasyonda üretim
İş makineleri, tarım makineleri, mobil ekipmanlar ve endüstriyel hidrolik ünitelerde geniş kullanım

P1 Serisi Debi ve Maksimum Çalışma Basıncı Tablosu

Deplasman (cc/rev)	Maks. Çalışma Basıncı (bar)	Tip Opsiyonu
4 cc/rev	250 bar	P-Pompa / M-Motor
6 cc/rev	250 bar	P-Pompa / M-Motor
8 cc/rev	250 bar	P-Pompa / M-Motor
11 cc/rev	250 bar	P-Pompa / M-Motor
14 cc/rev	250 bar	P-Pompa / M-Motor
16 cc/rev	250 bar	P-Pompa / M-Motor
19 cc/rev	230 bar	P-Pompa / M-Motor
22 cc/rev	210 bar	P-Pompa / M-Motor
25 cc/rev	210 bar	P-Pompa / M-Motor
28 cc/rev	175 bar	P-Pompa / M-Motor
31 cc/rev	130 bar	P-Pompa / M-Motor

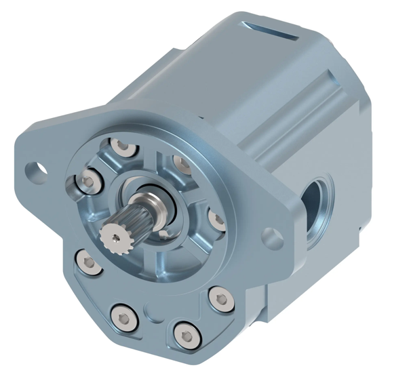

ECOLE P2 Serisi

16 - 55 cc/rev

Ecole P2 Serisi, orta ve yüksek debi gerektiren mobil ve endüstriyel hidrolik sistemler için geliştirilmiş, alüminyum gövdeli dişli pompa serisidir. Sağlam gövde yapısı, hassas işlenmiş dişli grubu ve yüksek çalışma verimliliği sayesinde kararlı debi, güvenilir performans ve uzun çalışma ömrü sunar.

Öne Çıkan Özellikler

Orta ve yüksek debi ihtiyaçlarında 16 - 55 cc/rev arası ideal deplasman
250 bar'a varan yüksek çalışma basınç dayanımı
Kavitasyonu önleyen geniş port geometrisi ve yüksek termal yayılım kapasitesi
P-Pompa ve M-Motor modelleriyle tam hidrolik esneklik

P2 Serisi Debi ve Maksimum Çalışma Basıncı Tablosu

Deplasman (cc/rev)	Maks. Çalışma Basıncı (bar)	Tip Opsiyonu
16 cc/rev	250 bar	P-Pompa (Pump) / M-Motor
22 cc/rev	250 bar	P-Pompa (Pump) / M-Motor
28 cc/rev	250 bar	P-Pompa (Pump) / M-Motor
32 cc/rev	210 bar	P-Pompa (Pump) / M-Motor
38 cc/rev	210 bar	P-Pompa (Pump) / M-Motor
42 cc/rev	210 bar	P-Pompa (Pump) / M-Motor
45 cc/rev	210 bar	P-Pompa (Pump) / M-Motor
50 cc/rev	210 bar	P-Pompa (Pump) / M-Motor
55 cc/rev	175 bar	P-Pompa (Pump) / M-Motor

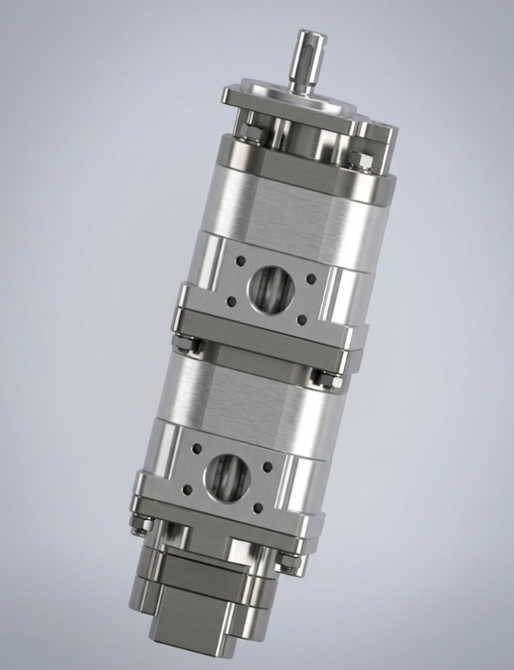

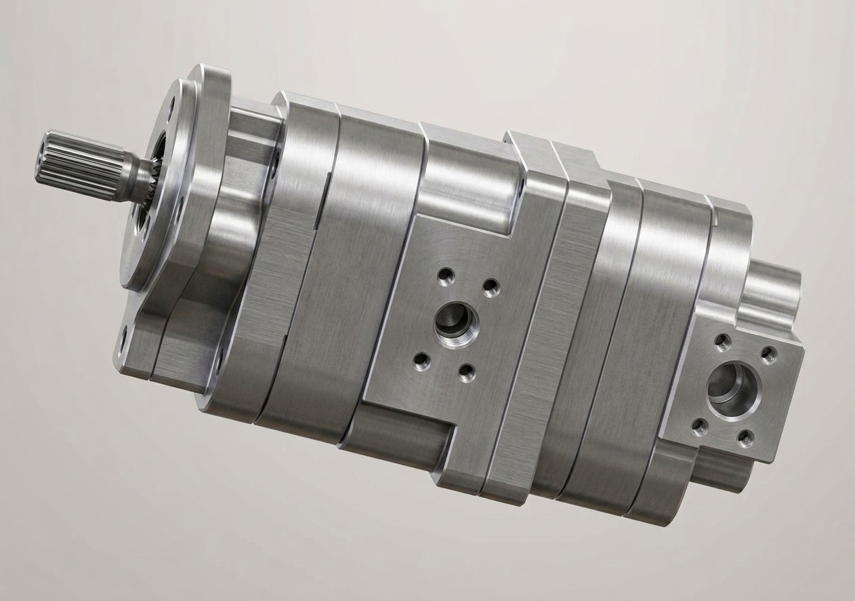

ECOLE P12 Serisi

16 - 60 cm³/dev

P12 serisi, ağır hizmet uygulamaları için özel olarak tasarlanmış, düz dişli (spur gear) yapısına sahip, yüksek basınç dayanımlı ve düşük gürültülü üstün pompa grubudur.

Öne Çıkan Özellikler

Dönme Hızı Aralığı: 450 – 3000 dev/dak
Çalışma Sıcaklığı: Sürekli +80°C, Aralıklı pik +100°C, Soğuk ilk çalışma -40°C
Viskozite Limitleri: Optimum 15 - 25 cSt, Sürekli 10 - 250 cSt, Soğuk maks 2000 cSt
Müsaade Edilen Mil Yükleri: Maks. Eksenel 250 N (56 lb), Maks. Radyal 500 N (112 lb)
Önerilen Yağ Temizliği: ISO 4406'ya göre optimum 16/11, sürekli çalışma için 19/15
Yenilikçi Serbest Şaft (Loose Shaft / Continental Shaft) mimarisi ile sınırsız adaptasyon

P12 Serisi İletim Hacimleri ve Basınç Değerleri

Model	İletim Hacmi (cm³/dev)	Sürekli Basınç (bar)	Tepe / Ani Basınç (bar)	Eylemsizlik Momenti (kg·cm²)	Yaklaşık Ağırlık (kg)
P12-016	16.0	250	280	1.42	11.7
P12-019	19.0	250	280	1.61	12.0
P12-023	23.0	250	280	1.70	12.2
P12-027	27.0	250	280	1.86	12.6
P12-032	32.0	250	280	2.06	13.0
P12-038	38.0	250	280	2.30	13.5
P12-045	45.0	250	280	2.59	14.0
P12-053	53.0	210	235	2.91	14.7
P12-060	60.0	180	200	3.19	15.2

Modüler Montaj Seçenekleri & Standart Uyum

Tahrik Milleri: Kod A (SAE 16-4 5/8" Spline 9 Diş), Kod E (5/8" Düz), Kod B (SAE 22-4 7/8" Spline 13 Diş), Kod F (7/8" Düz), Kod Q (SAE 25-4 1" Spline 15 Diş), Kod H (1" Düz)

Ön Bağlantı Flanşları: Kod 1: SAE 82-2 (A-2 civatalı), Kod 2: SAE 101-2 (B-2 civatalı), Kod 3: SAE 101-4 (B-4 civatalı), Kod 4: SAE 127-2 (C-2 civatalı), Kod 5: SAE 127-4 (C-4 civatalı)

Port Bağlantıları: SAE Split Flanş (Metrik/UNC - Kod 61), BSPP dişli portlar ve SAE UNF O-ring portlar

Evrensel Uyum: Parker, Commercial, Komatsu, Caterpillar, Hitachi ekipmanlarıyla %100 birebir değiştirilebilir (interchangeable) yapı

ECOLE P13 Serisi

45 - 120 cm³/dev

P13 serisi, yüksek debi ve yüksek güç gerektiren zorlu mobil ve endüstriyel hidrolik sistemler için tasarlanmış yüksek performanslı gruptur.

Öne Çıkan Özellikler

Dönme Hızı Aralığı: 450 – 3000 dev/dak
Çalışma Standardı: Sürekli +80°C, Maksimum +100°C, 10-250 cSt viskozite limitleri
Yüksek debi kapasitesi: 45.0 cm³/dev'den 120.0 cm³/dev'e kadar 7 farklı deplasman seçeneği
280 bar pik basınca kadar yüksek mukavemet
Modüler ön flanş ve şaft mimarisi ile global tüm standartlara tam adaptasyon

P13 Serisi İletim Hacimleri ve Basınç Değerleri

Model	İletim Hacmi (cm³/dev)	Sürekli Basınç (bar)	Tepe / Ani Basınç (bar)	Eylemsizlik Momenti (kg·cm²)	Yaklaşık Ağırlık (kg)
P13-045	45.0	250	280	5.18	19.7
P13-053	53.0	250	280	5.70	20.8
P13-063	63.0	250	280	6.30	21.7
P13-073	73.0	250	280	6.95	22.5
P13-085	85.0	250	280	7.71	23.5
P13-100	100.0	210	235	8.65	25.0
P13-120	120.0	180	200	9.91	26.5

Modüler Montaj Seçenekleri & Standart Uyum

Tahrik Milleri: Kod B: SAE 22-4 (A) 7/8" Spline (13 Diş), Kod Q: SAE 25-4 (BB) 1" Spline (15 Diş), Kod H: SAE 25-1 (BB) 1" Düz, Kod C: SAE 32-4 (C) 1 1/4" Spline (14 Diş), Kod G: SAE 32-1 (C) 1 1/4" Düz

Ön Bağlantı Flanşları: Kod 2: SAE 101-2 (B-2 civatalı), Kod 3: SAE 101-4 (B-4 civatalı), Kod 4: SAE 127-2 (C-2 civatalı), Kod 5: SAE 127-4 (C-4 civatalı)

ECOLE P315 Serisi

Alüminyum Seri

Bu seriye ait teknik dökümantasyon ve model detayları güncellenmektedir. Detaylı teknik bilgi ve özel talepleriniz için lütfen iletişime geçiniz.

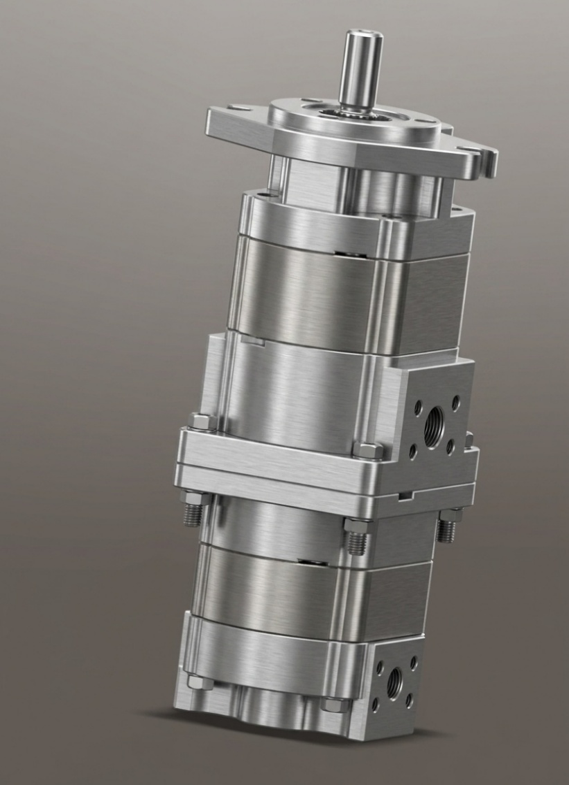

Modüler Ön Yatak Mimarisi

Pompa ve motor serimizin modüler ön yatak (Bearing / Bushing) mimarisi, farklı radyal/eksenel yük ve basınç gereksinimlerine göre en uygun ön flanş bağlantılarının seçilmesine olanak tanır: • 2-Cıvatalı Flanşlar: SAE A (3 1/4"), SAE B (4"), SAE C (5"). • 4-Cıvatalı Flanşlar: SAE B (4"), SAE C (5"), SAE D (6") ve 3 3/4" SAE bağlantıları. • Evrensel Kombine (2/4 Cıvatalı) Flanşlar: Hem 2 cıvatalı hem de 4 cıvatalı bağlantıya imkan tanıyan esnek yapı. • Yuvarlak ve Avrupa Standartları: 4 ve 6 cıvatalı yuvarlak flanşlar, DIN PTO ve Group 2 & Group 3 standartları. • Özel Uygulama Flanşları: Fan motoru kapakları, debriyajlı (Clutch) pompa kapakları, Chelsea PTO montajları.

Bakım Kolaylığı ve Stok Maliyetinde Radikal Düşüş

Sabit şaftlı (Solid Shaft & Gear) seçeneğine ek olarak sunulan Loose Shaft (Serbest / Continental Şaft) teknolojisi, dişli yapısı ile tahrik milini birbirinden ayırarak sonsuz esneklik sağlar: • Düz / Kamalı Şaftlar (Keyed Shafts): 5/8", 3/4", 7/8", 1", 1 1/8", 1 1/4", 1 3/4" boyutlarında standart, uzun ve çift rulmanlı opsiyonlar. • Yivli / Fener Şaftlar (Spline Shafts): SAE A / B / BB / C / D: 9 Diş (5/8"), 10 Diş, 11 Diş, 13 Diş (7/8"), 14 Diş (1 1/4"), 15 Diş (1"). Özel yivli seçenekler: 6 Diş, 8 Diş DIN. • Konik Şaftlar (Taper Shafts): 1:8 Konik, 1:5 Konik, 1:4 Konik çözümleri.

Neden Evrensel Modüler Tasarım?

1. Sonsuz Adaptasyon ve Evrensel Uyum: İş makinesi, tarım ekipmanları, kamyon PTO'ları ve ağır sanayi hidrolik ünitelerinin tamamına tek bir temel mimari ile uyum sağlanır. 2. Stok Maliyetlerinde Radikal Düşüş: Müşterilerin yüzlerce farklı komple pompa stoğu tutması yerine, sadece şaft (Loose Shaft) veya ön flanş değişimi ile istenen konfigürasyonu anında elde etmesine olanak tanır. 3. Yüksek Tork Dayanımı ve Güvenilirlik: Yüksek PL faktörlerine dayanıklı malzeme kalitesi ve hassas dişli işleme teknolojisi sayesinde şaft burulmaları ve kırılmaları engellenir. 4. Birebir Değiştirilebilirlik (Interchangeability): Global SAE/ISO standartlarına %100 uyumlu olup uluslararası bilinen diğer marka ünitelerle birebir değişim imkanı sunar.

Technische PDF-Dokumente

1 Katalog

ECOLE Genel Ürün Kataloğu (PDF)

Engineering & Technischer Support

Wenden Sie sich für spezielle Fördermengen-, Flansch-, Wellen- und Druckanforderungen an unser Expertenteam.

0312 395 35 10 WhatsApp-Support

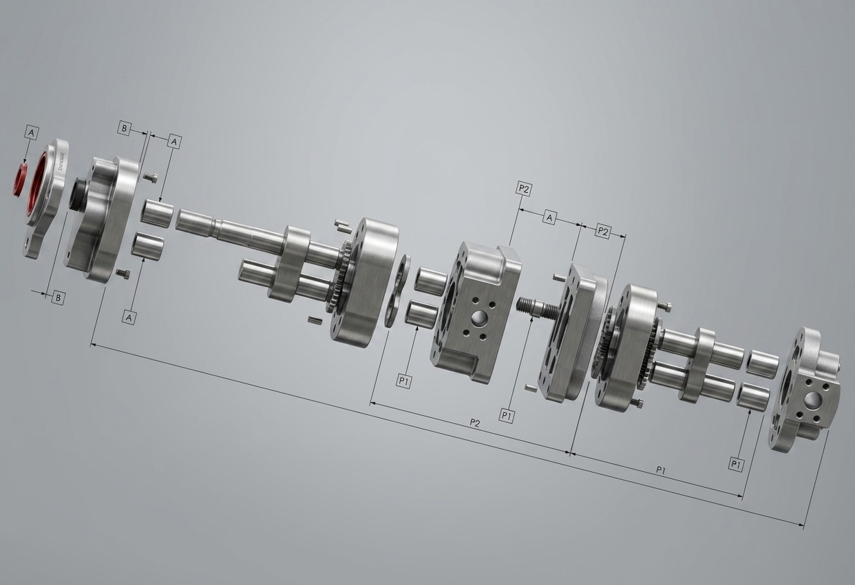

Beschreibung: Modüler Serbest Şaft (Loose Shaft) Mimarisi
